macam-macam topologi di cisco packet tracer

Packet Tracer adalah simulator alat-alat jaringan Cisco yang sering digunakan sebagai media pembelajaran dan pelatihan, dan juga dalam bidang penelitian simulasi jaringan komputer. Program ini dibuat oleh Cisco Systems dan disediakan gratis untuk fakultas, siswa dan alumni yang telah berpartisipasi di Cisco Networking Academy. Tujuan utama Packet Tracer adalah untuk menyediakan alat bagi siswa dan pengajar agar dapat memahami prinsip jaringan komputer dan juga membangun skill di bidang alat-alat jaringan Cisco.

Topologi Jaringan Sebuah LAN dapat diimplementasikan dengan berbagai macam topologi. Topologi yang di maksud di sini merupakan struktur jaringan fisik yang digunakan untuk mengimplementasikan LAN tersebut. Topologi dasar yang bisa digunakan dalam jaringan komputer adalah:

• Topologi Ring
• Topologi Bus
• Topologi Star
• Topologi Mesh
• Topologi Tree

1.) Topologi Ring

Topologi Ring adalah topologi jaringan berbentuk rangkaian titik yang masing-masing terhubung ke dua titik lainnya, sedemikian sehingga membentuk jalur melingkar membentuk cincin.

Bahan-bahan yang dibutuhkan :

• 5 unit switch
• 5  komputer (PC & laptop)
• dan kabel copper straight & cross-over

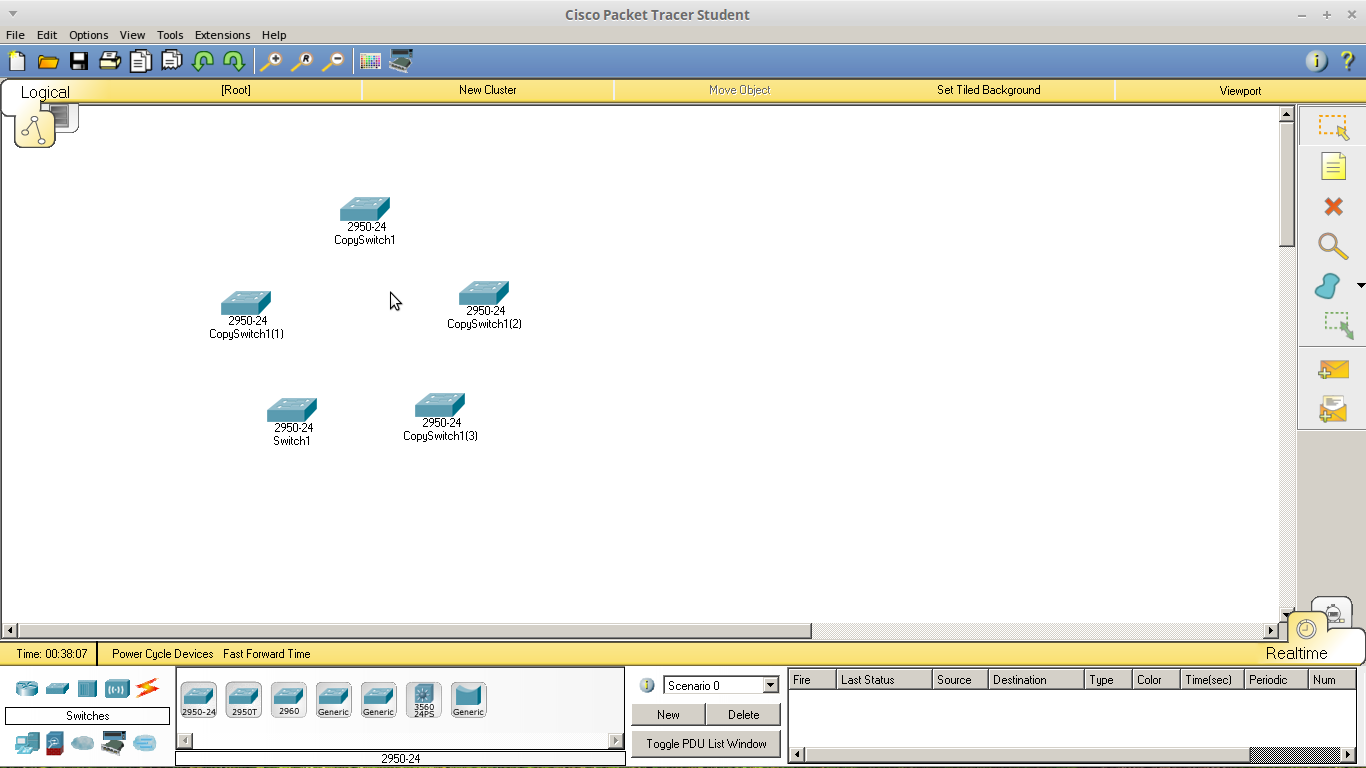

langsung saja kita mulai, pertama kita susun switch membentuk seperti namanya Ring(cincin/melingkar) seperti gambar dibawah ini.

kemudian kita hubungkan switch dengan kabel copper cross-over membentuk seperti lingkaran, dan letakkan PC atau laptop desebelah switch.

setelah tersusun seperti diatas langsung saja kita hubungkan switch dengan komputer atau laptop. setelah selesai tinggal masukkan ip address agar bisa saling komunikasi.

 jaringan yang berbentuk lingkaran ini terlihat begitu simpel namun cika dilingkaran itu putus maka koneksi juga akan terputus. kita lanjut ke topologi berikutnya

2.)Topologi Bus

Topologi Bus merupakan topologi yang banyak digunakan pada masa penggunaan kabel sepaksi menjamur. Dengan menggunakan T-Connector (dengan terminator 50ohm pada ujung network), maka komputer atau perangkat jaringan lainnya bisa dengan mudah dihubungkan satu sama lain.

Bahan-bahan yang dibutuhkan :

• 5 unit switch
• 8  komputer (PC & laptop)
• dan kabel copper straight & cross-over

 pertama susun kelima switch secara sejajar, kemudian hubungkan dengan kabel copper cross-over.

 setelah tersusun seperti diatas, kita letakkan komputer atau laptop disamping switch, kemudian langsung saja hubungkan laptop dan komputer ke switch.

 setelah tersusun seperti diatas kita tinggal masukkan ip address dan jaringan topologi bus bisa digunakan untuk saling komunikasi. topologi bus sangat mudah, simpel, dan juga murah sehingga mudah dan sering digunakan untuk digunakan. kita lanjut ke topologi berikutnya

3.)Topologi Star

 Topologi Star didesain di mana setiap node (file server, workstation dan perangkat lainnya) terkoneksi ke jaringan melewati sebuah hub atau konsentaror.

Bahan-bahan yang dibutuhkan :

• 1 unit switch
• 5  komputer (PC & laptop)
• dan kabel copper straight

letakkan swicth, kemudian letakkan PC/Laptop di sebelah swicth secara berpencar seperti gambar dibawah.

 langsung hubungkan swicth dengan kelima komputer/laptop menggunakan kabel copper straight.

 topologi sudah bisa digunakan, topologi ini masih bisa dikembangkan dengan cara menambahkan komputer lagi dan langsung menghubungkan ke swicth. topologi ini seperti menggunakan 1 swicth sebagai pusat koneksi. kita lanjut ke topologi berikutnya

4.) Topologi Mesh

 Topologi mesh adalah suatu bentuk hubungan antar perangkat dimana setiap perangkat terhubung secara langsung ke perangkat lainnya yang ada di dalam jaringan. Akibatnya, dalam topologi mesh setiap perangkat dapat berkomunikasi langsung dengan perangkat yang dituju (dedicated links).
Dengan demikian maksimal banyaknya koneksi antar perangkat pada jaringan bertopologi mesh ini dapat dihitung yaitu sebanyak n(n-1)/2. Selain itu karena setiap perangkat dapat terhubung dengan perangkat lainnya yang ada di dalam jaringan maka setiap perangkat harus memiliki sebanyak n-1 Port Input/Output (I/O ports).

Bahan-bahan yang dibutuhkan :

• 5 unit switch
• 5  komputer (PC & laptop)
• dan kabel copper straight & cross-over

susun terlebih dahulu  swicth seperti gambar dibawah ini.

 kemudian hubungkan semua swicth satu sama lain dengan menggunakan kabel copper cross-over.

 setelah saling terhubung, tinggal pasang komputer atau laptop dengan menggunakan kabel copper straight, seperti gambar dibawah ini..

 setelah selesai seperti gambar diatas, makasudah selesai dan tinggal memasukkan ip address sampai semuanya bisa terhubung dan saling komunikasi dengan kemugkinan gagal sangat kecil karena banyak jalur yang bisa dilewati oleh sinyal, saking banyaknya kelebihannya sehingga biaya untuk membuat jaringan ini sangat mahal karena begitu banyak kabel yang dibutuhkan. kita lanjut ke topologi berikutnya.

5.) Topologi Tree

Topologi Pohon adalah kombinasi karakteristik antara topologi bintang dan topologi bus. Topologi ini terdiri atas kumpulan topologi bintang yang dihubungkan dalam satu topologi bus sebagai jalur tulang punggung atau backbone. Komputer-komputer dihubungkan ke hub, sedangkan hub lain di hubungkan sebagai jalur tulang punggung.

Bahan-bahan yang dibutuhkan :

• 5 unit switch
• 5  komputer (PC & laptop)
• dan kabel copper straight & cross-over

topologi tree langsung saja pada hasilnnya karena jaringannya jelas seperti pohon dan hampir mirip dengan topologi lainnya(bus, star,dll). susunannya con simpel seperti dibawah ini.

pada jaringan ini hanya untuk meneruskan swicth dan bisa ditambah terus hingga penuh dengan berbagai kombinasi topologi lainnya. kekurangannya apabila pusatnya terputus maka seluruhnya terputus. maka topologi tree jangkauannya bisa sampai tak terhingga, hanya tinggal terus dikembangkan saja.

sekian dari dean bila ada kekurangnya saya minta maaf dan silahkan jika ada tambahan langsung komentar.
